玉兆精密：臥式加工中心刀庫容量和換刀方式選擇
來源：暫無 瀏覽量：載入中...發布時間：2025.11.13
在現代制造業中，一臺高效的臥式加工中心是完成切削任務的工具，更是決定產線節拍、加工精度和綜合成本的重要裝備。而在這背后，刀庫容量與換刀方式的選擇，往往成為影響整機性能發揮的關鍵變量。對于企業而言，如何根據實際加工需求匹配合理的刀庫系統，是提升設備投資回報率的重要課題。
刀庫與換刀系統的作用
刀庫作為臥式加工中心的“倉庫”，其功能是存儲加工所需刀具，并通過換刀機構實現主軸與刀庫間的快速、準確交換。刀庫容量直接影響可連續加工的工序復雜度。例如，在箱體類零件的多面加工中，若刀具種類超過刀庫容量，則需中途停機人工干預，中斷加工流程，還可能引入定位誤差。
換刀方式則決定了換刀動作的速度與可靠性。高效的換刀機制能縮短非切削時間，尤其在批量生產場景下，每一次換刀節省的幾秒鐘都可能轉化為可觀的產能提升。同時，換刀系統的穩定性直接關系到設備的平均無故障運行時間(MTBF)，是衡量機床綜合性能的重要指標。
刀庫容量選型依據

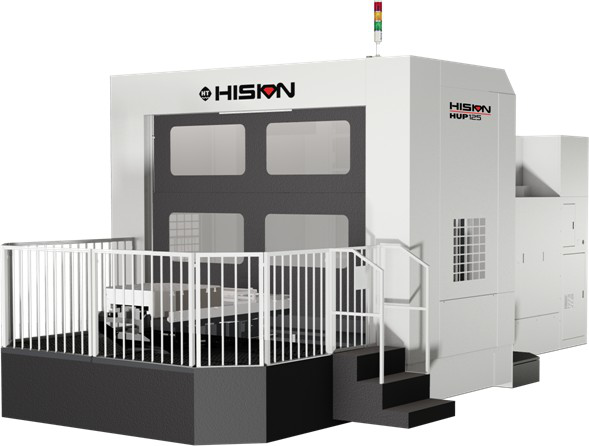

選型應基于加工對象的工藝復雜度、換刀頻率及自動化程度。對于以箱體、殼體類零件為主的用戶，通常涉及鏜、銑、鉆、攻絲等多種工序，所需刀具數量較多，建議配置30把以上的刀庫。上海玉兆精密機械有限公司售賣的的海天HUP125臥式加工中心，配備雙交換工作臺，支持長時間無人值守加工，其刀庫配置充分考慮了多工序集成需求，確保一次裝夾即可完成四面高效加工。
海天系列臥式加工中心在結構設計上注重剛性與熱穩定性，為刀庫系統提供了可靠的運行基礎。其T型床身與正掛箱布局有效提升了整體抗震性能，減少換刀過程中的振動干擾，保障換刀精度。此外，高剛性滾柱導軌與精密傳動系統的配合，使機床在頻繁換刀工況下仍能保持長期穩定的加工精度。
主流換刀方式的技術特點與對比
目前主流的換刀方式主要有三種：機械手換刀、主軸直接換刀和轉塔刀庫換刀。
1、機械手換刀：應用比較廣，通過換刀臂抓取刀具完成交換，動作靈活，適用于大容量刀庫。該方式換刀時間通常在4-8秒之間，技術成熟，維護便利。海天的HUPe80/D機型即采用此類穩定可靠的換刀系統，結合其8000r/min高轉速電主軸，兼顧效率與精度。
2、主軸直接換刀方式由主軸直接移動至刀庫取刀，省去中間機械手，結構簡化，換刀路徑短，速度更快。但對主軸運動控制要求極高，多見于高速輕切削機型。HPC1000高速銑削中心采用內置電機電主軸與伺服驅動數控轉臺，配合緊湊型刀庫設計，適合小批量多品種零件的快速切換。
3、轉塔刀庫換刀常見于中小型機床，刀具呈環形排列，通過轉塔旋轉定位后由主軸直接更換。結構緊湊，成本較低，但容量有限，一般不超過12把刀，適用于工序相對固定的加工場景。
刀庫與換刀系統的維護與故障處理
日常維護是保障換刀系統長期穩定運行的基礎。應定期檢查刀庫定位銷、刀套磨損情況，清理刀柄錐面異物，防止因污染導致?lián)Q刀卡滯。潤滑系統需按時加注指定油脂，確保換刀機構運動順暢。
常見故障包括換刀不到位、刀具掉落、報警提示“刀號錯誤”等。多數問題源于機械干涉、傳感器失靈或參數偏移。建議操作人員熟悉基本診斷流程，及時記錄異常現象，并聯系專業技術人員進行校準與修復。定期由廠家服務團隊進行系統性保養，有助于提前發現潛在風險，延長設備使用壽命。
合理選擇刀庫容量與換刀方式，本質是對生產需求的準確匹配。上海玉兆精密機械有限公司始終致力于為用戶提供性能均衡、運行可靠的臥式加工中心解決方案，助力企業在智能制造升級中穩步前行。
